カーナビ取り付け【2025年ver.】

色々あって戻ってきたカーナビをインプレッサに取り付けしようと思います。
諸事情により取り付けには約3時間かかりました。

【---今回の整備内容---】

車種	インプレッサ WRX STI specC（GRB/2009年式）
整備実施時期	2025年1月
走行距離	92,809km
作業時間目安	（諸事情により）3時間
難易度	★★☆☆☆ （本来なら★1つかな...）

※※当ブログはアフィリエイト広告を利用しています※※

ランキング参加中

自動車

■目次

●使用していたナビ
●取り付けるナビ
●取り外し
●取り付け
●流用できたもの、できないもの
●作業時間目安
●感想
●今後
●関連記事

使用していたナビ

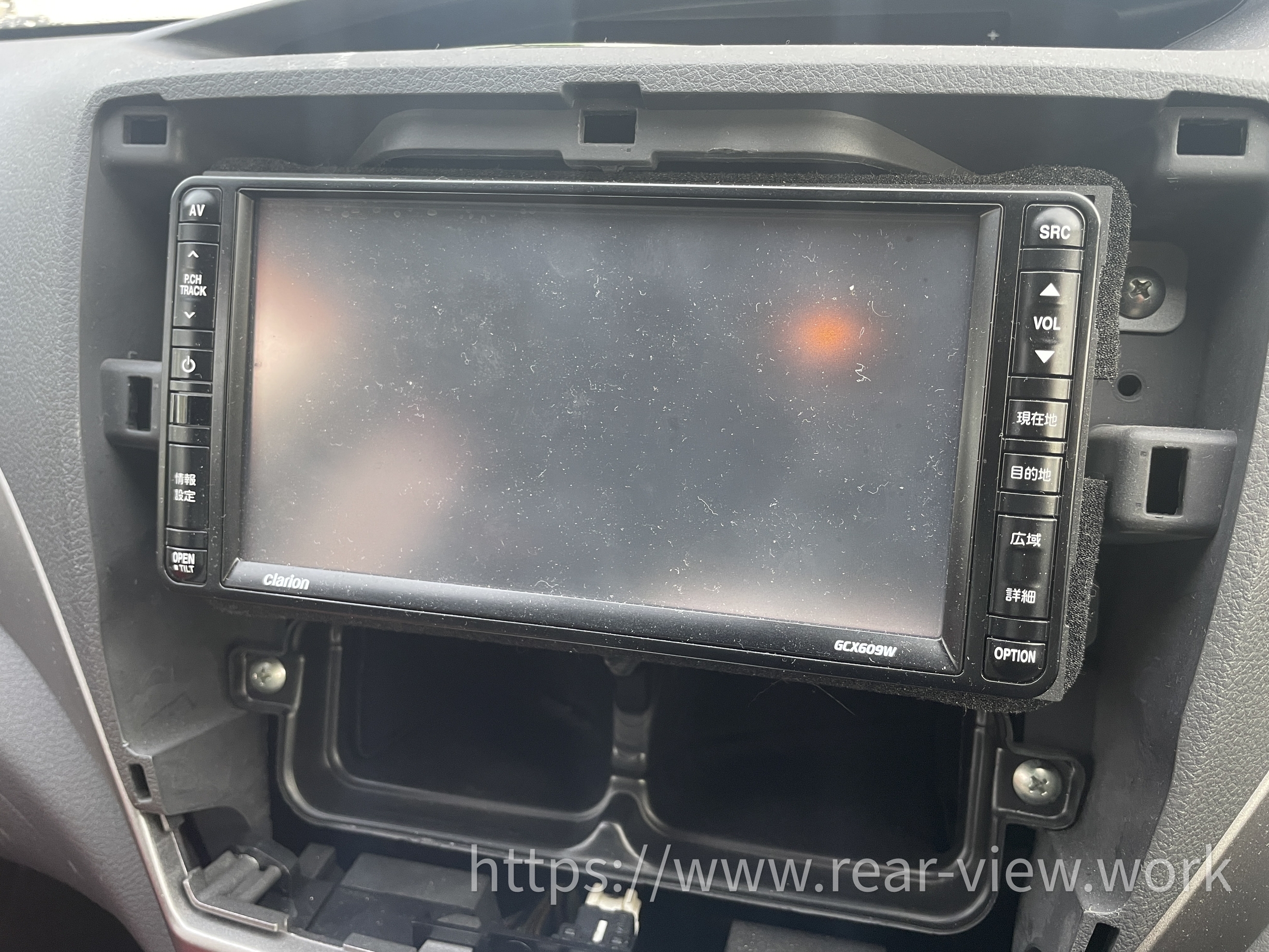

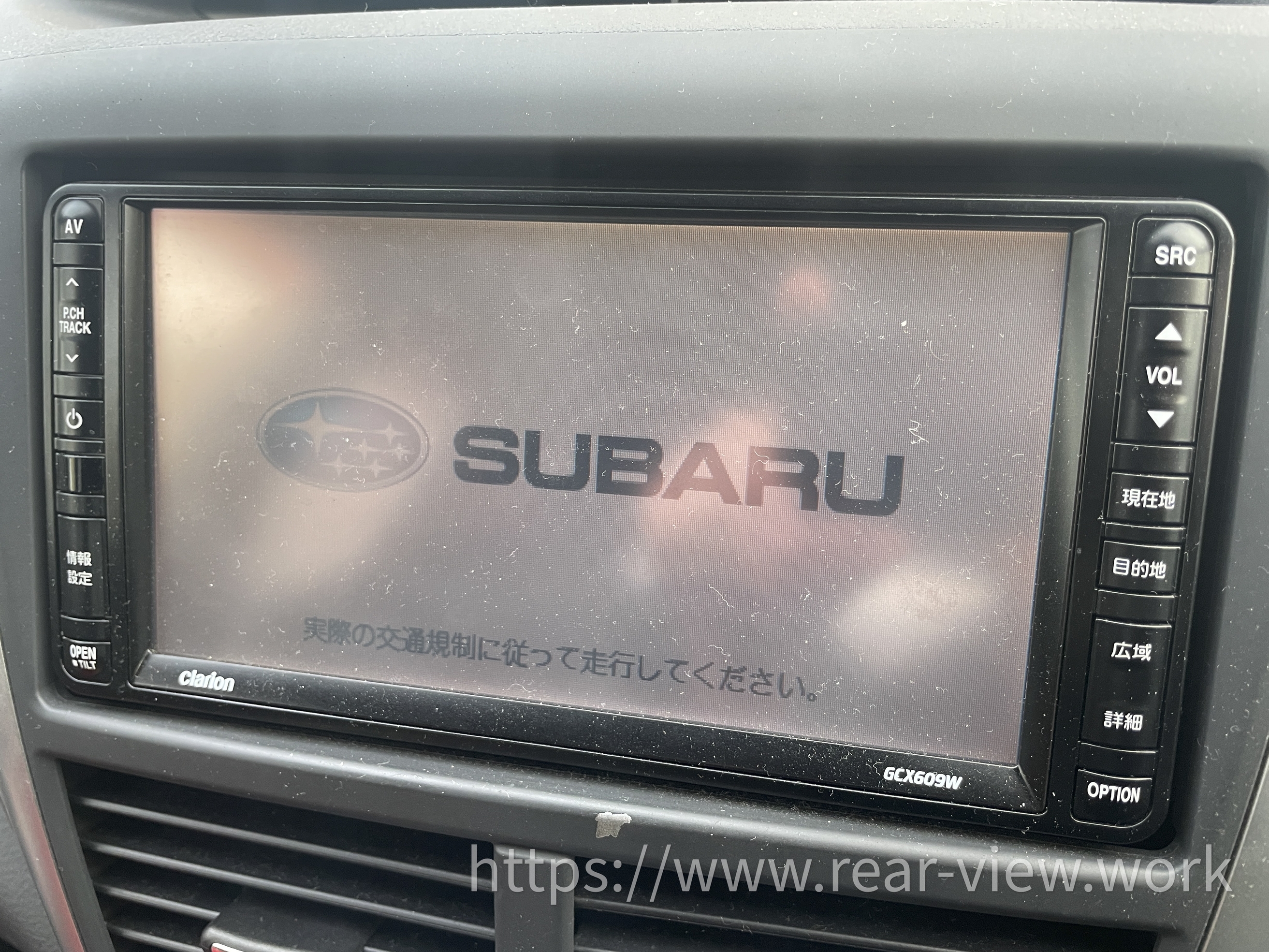

ディーラーオプションのクラリオンGCX609Wです。これと言った不満はないですが、やはり15年以上経過している古いナビなのでナビとしての役割は皆無。
辛うじてBluetoothで音楽再生できますが、曲名表示なんかは非対応。
わざわざナビ入れ替えする必要性はないと思っていましたが、色々あって手元にナビが戻ってきたので交換することに。
▲目次にもどる

取り付けるナビ

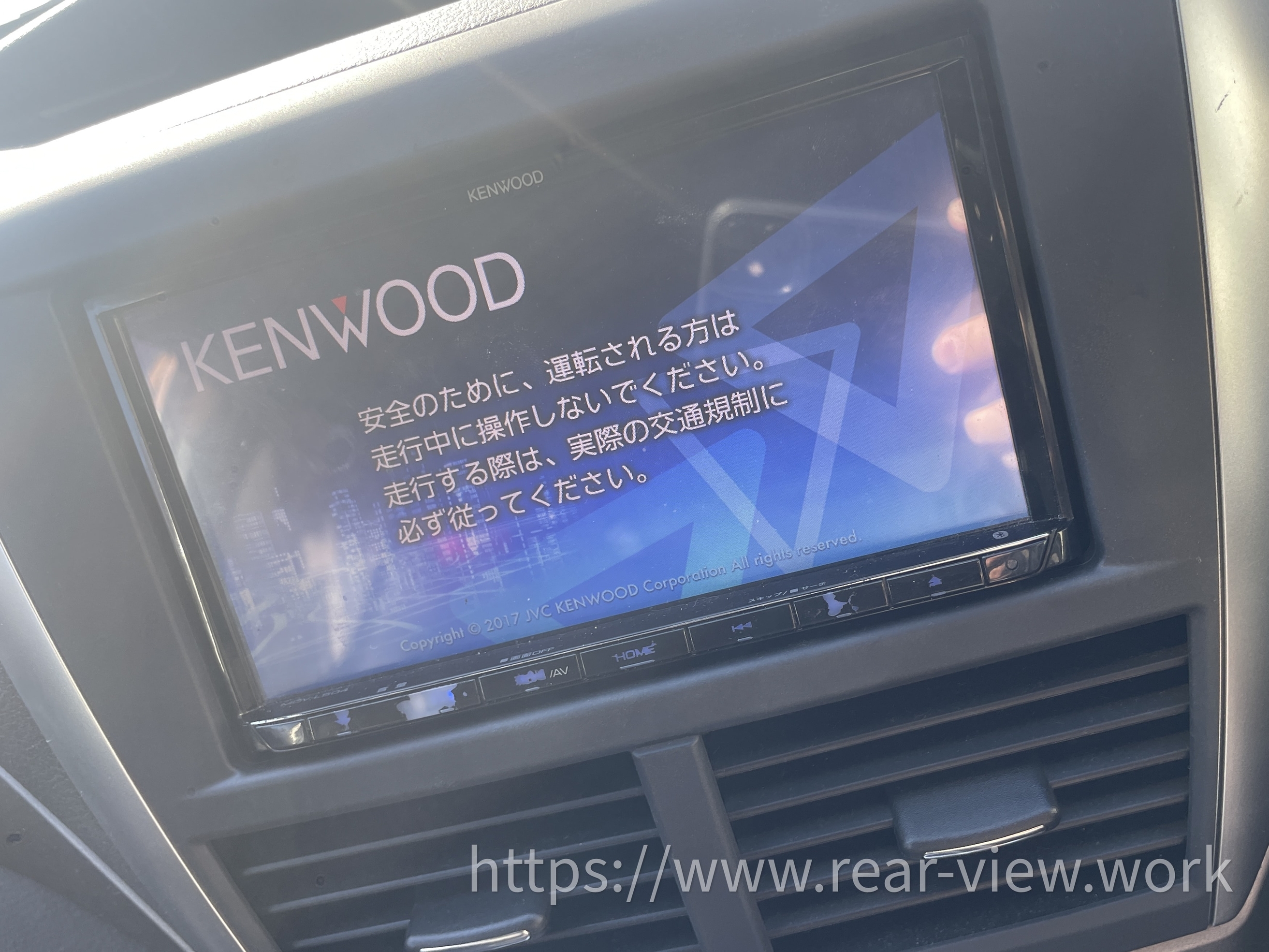

当ブログの読者様におかれましては見覚えがあるかもしれません。MDV-L504です。このナビは昨年の冬ごろ別車種に取り付けていましたが、チェイサー、レガシィのナビ入れ替え→レガシィの売却に伴い一度手元を離れました。
現オーナーが別のオーディオユニットに変更するとのことだったので今回また我が家に戻ってきたわけです。
▲目次にもどる

取り外し

01
パネル外します。

02
ビス4つを外します。

03
カプラー関係外します。

04

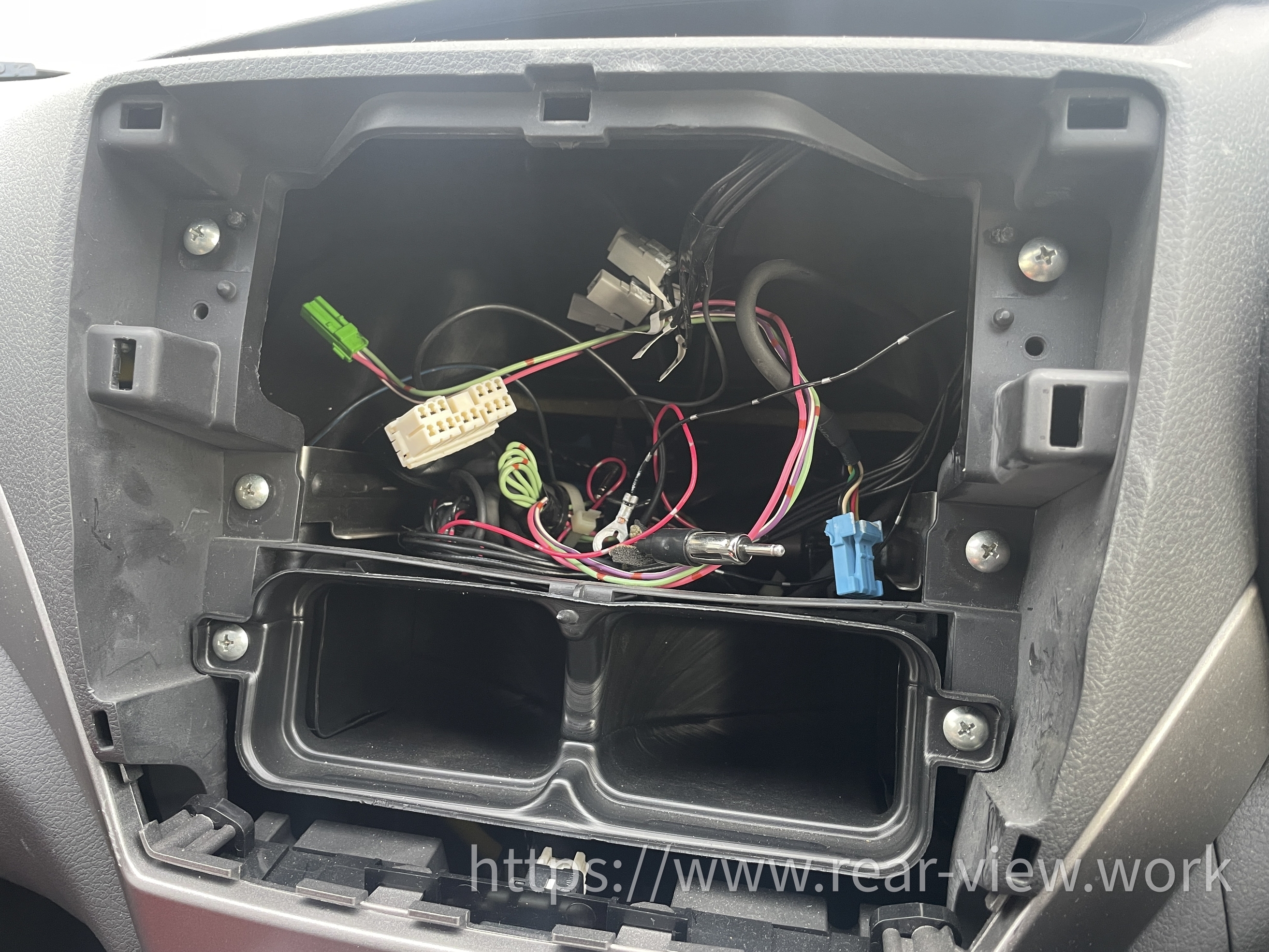

スッキリ。ここまで約10分。
▲目次にもどる

取り付け

01

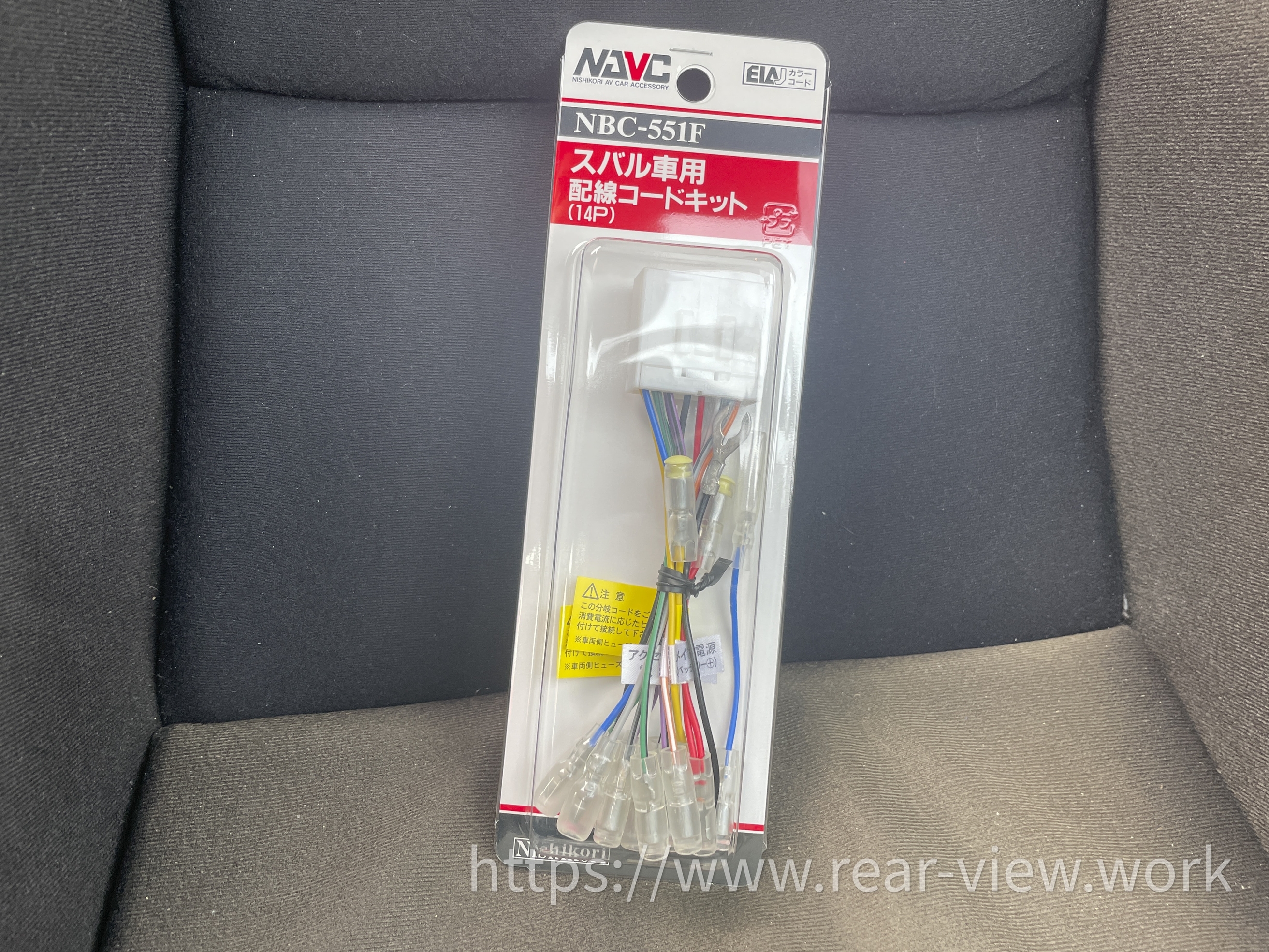

スバル用14ピンカプラーを購入します。近所のオートバックスで買いました。

リンク

02

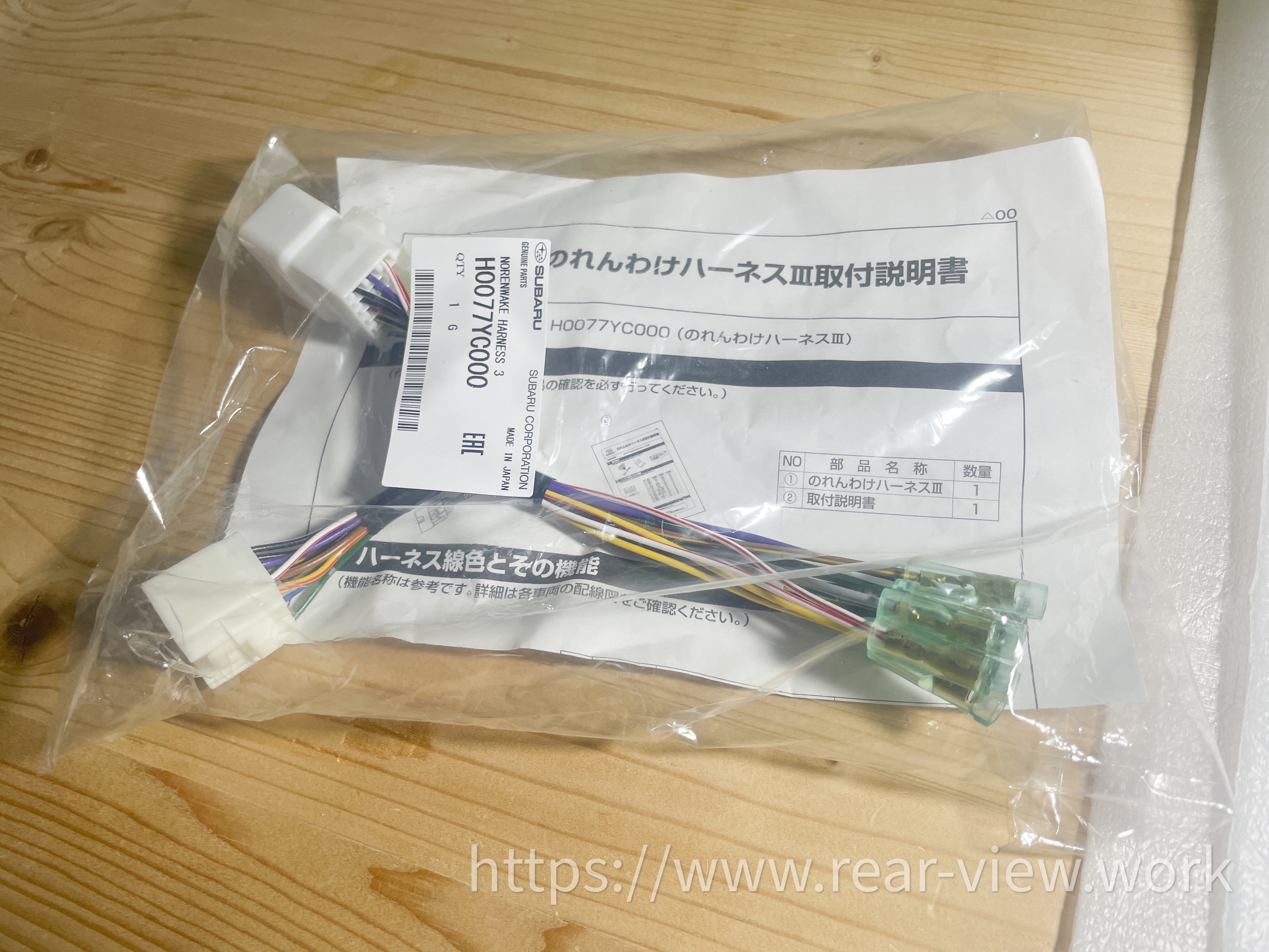

のれんわけハーネスを購入します。ここから車速、バック信号を持ってきました。あとはドラレコのACCもこちらから分岐させました。

リンク

03
配線を取り付けします。詳細割愛。

04

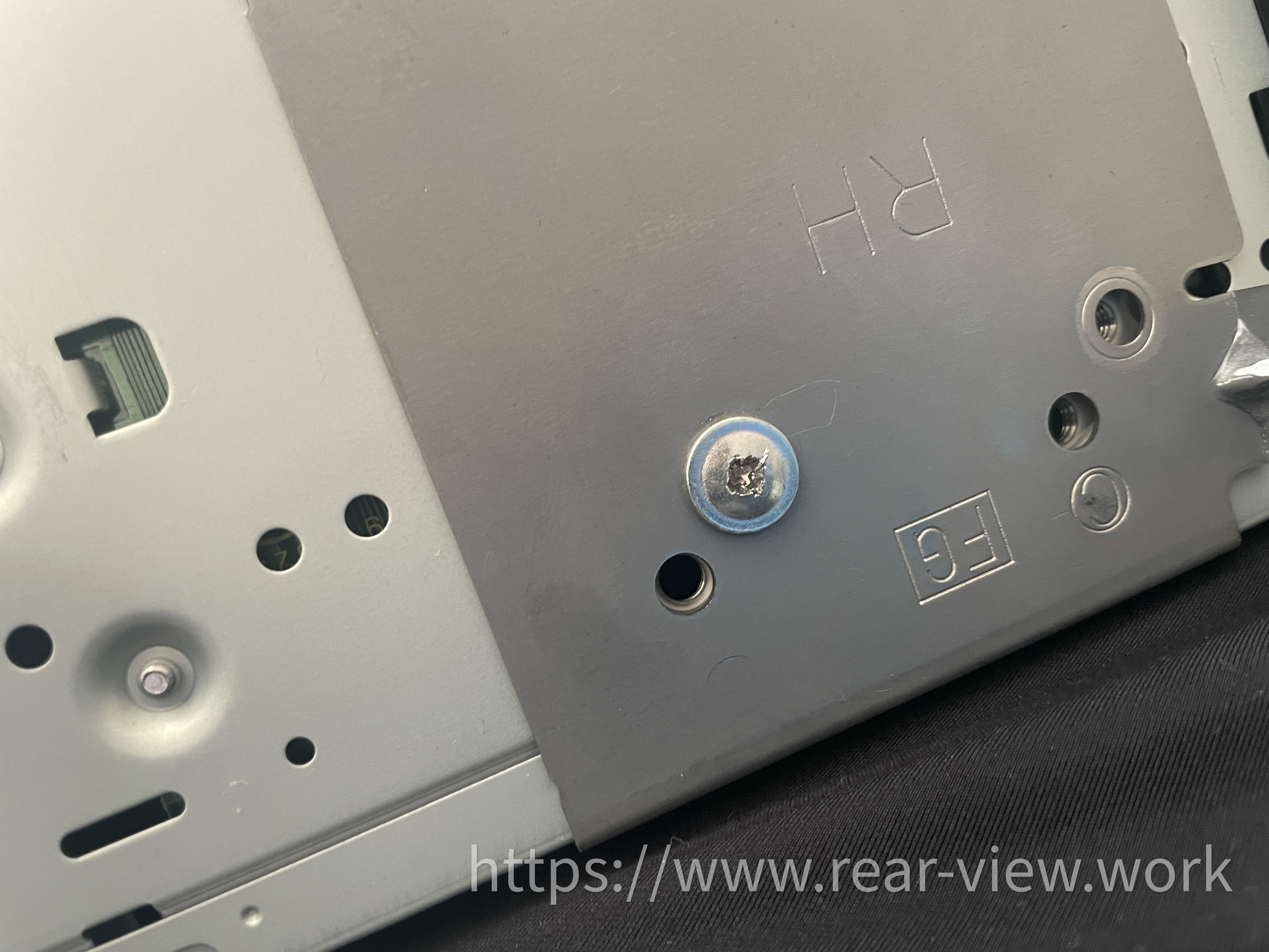

あとはナビ本体にステーを取り付けて完成...かと思いきや盛大にミス。セルフセキュリティボルトを作ってしまいました。
ここから約1時間ほど格闘しなんとかボルトを外しました。タップやエキストラクターがあればなんとかなります。
人生で初めてオーディオ交換でドリル使いましたよ...( ´Д`)
