2006年の車に最新モデルの彩速ナビ取り付けてみた!【取り付け編】【#BP5 メンテナンス】

 ※この記事ではスバル レガシィツーリングワゴン2.0GT D型(2006年5月以降製造)、5速オートマモデルにナビを取り付ける作業になります。パーツの注文につきましてはご自身で確認の上、くれぐれも自己責任でお願いします。
【---今回の整備内容---】


車種 スバル レガシィツーリングワゴン(2.0GT、D型)
整備実施時期 2021年3月
走行距離 76,455km
購入したナビ MDV-S708
費用 約10万円
難易度 ★★★☆☆



■目次

  ●バックカメラ取り付け
  ●カーナビ取り付け



■バックカメラ取り付け

 バックカメラはKENWOOD製のCMOS-C230を購入しています。それでは、取り付け奮闘記をどうぞ!
 その0、リアガーニッシュを外すため、キズが気になる方はあらかじめ洗車しておきましょう。

f:id:maeda_rear-view:20210428154813j:plain

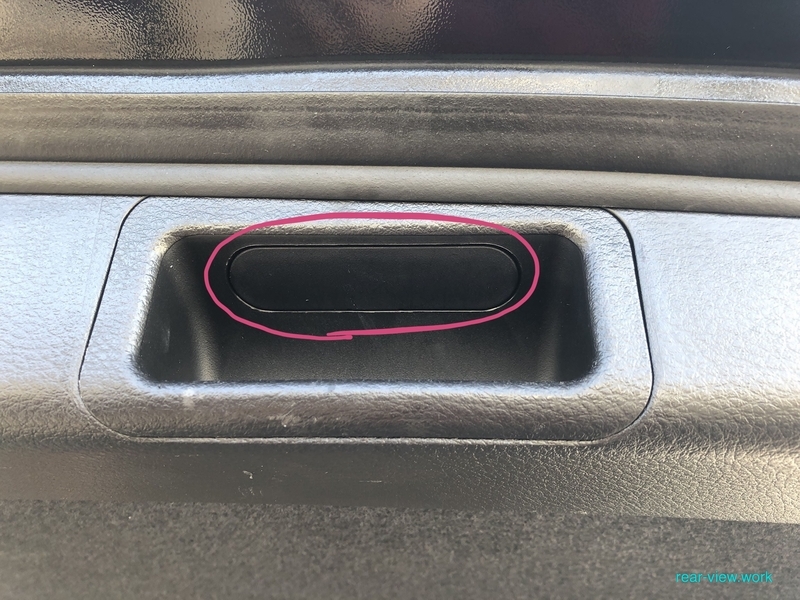

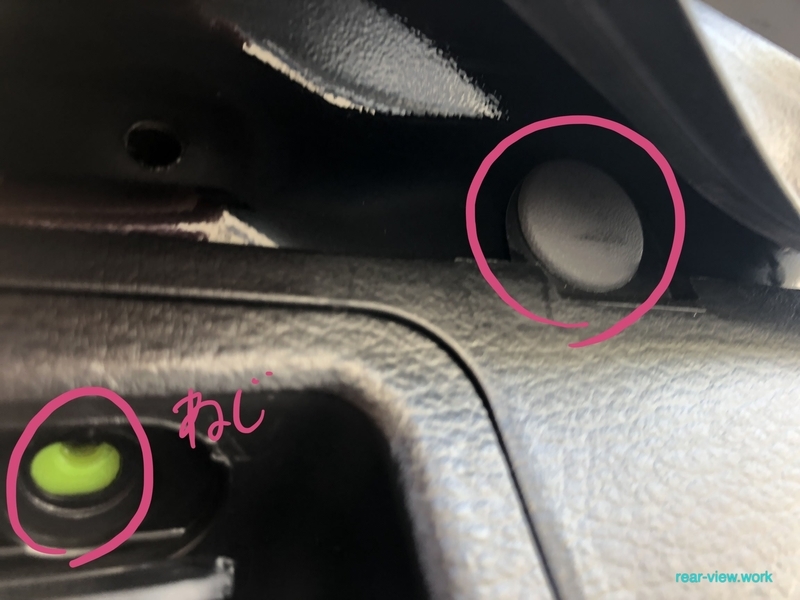

 その1、取っ手部分のカバーを取り外し、ネジ(プラスネジ)を取り外します。

f:id:maeda_rear-view:20210428154822j:plain
 その2、ウェザーストリップ内のクリップを4つ外します。内張はがしがあると便利です。

f:id:maeda_rear-view:20210428154829j:plain

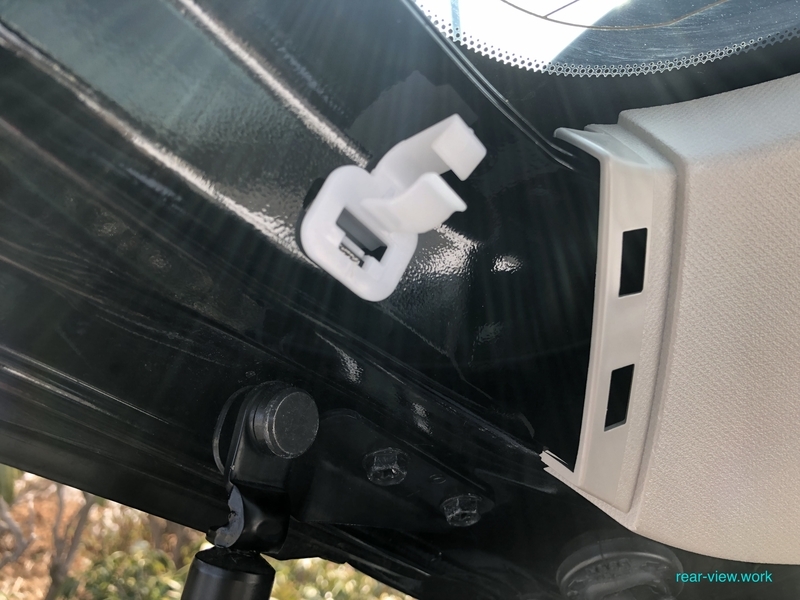

 その3、ベージュのプラスチックパーツを外します。(左右)

f:id:maeda_rear-view:20210428154840j:plain

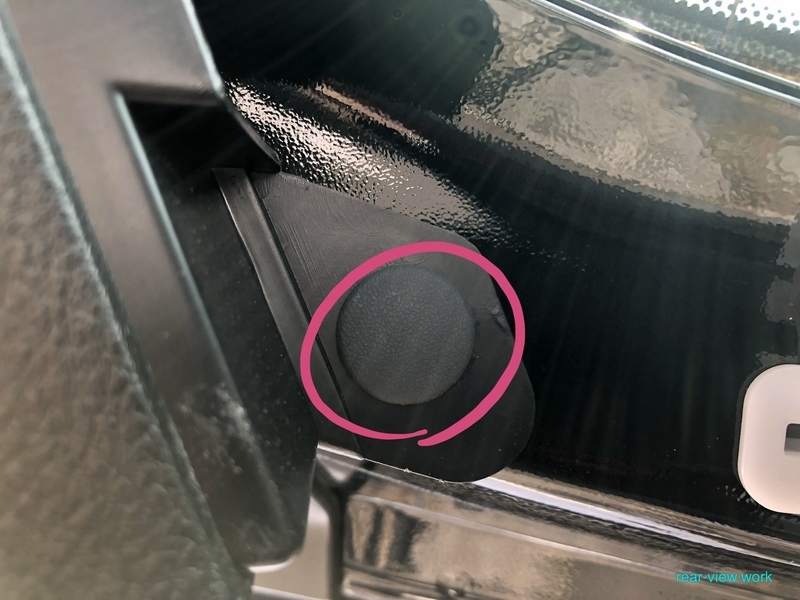

 その4、再びクリップが登場するので外します。(左右2箇所)

f:id:maeda_rear-view:20210428154847j:plain

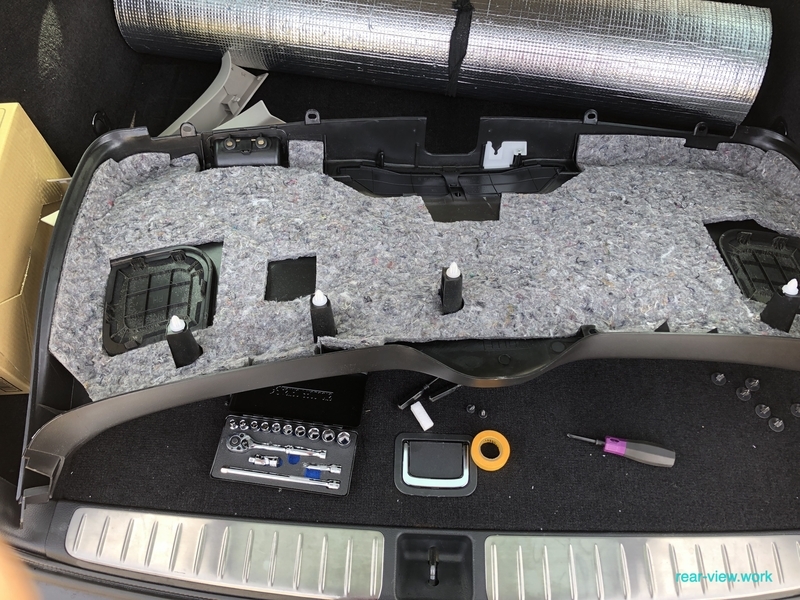

 その5、これで内張部分は外れました。

f:id:maeda_rear-view:20210428154900j:plain

f:id:maeda_rear-view:20210428154907j:plain

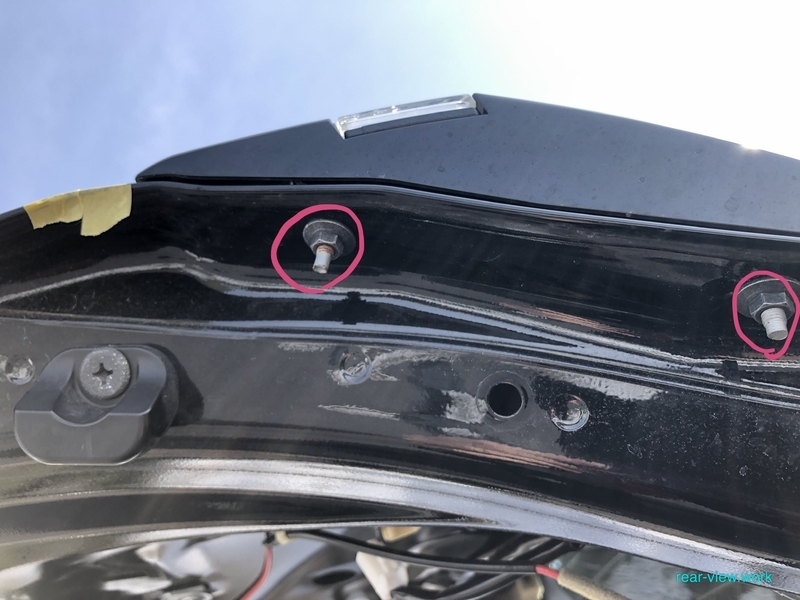

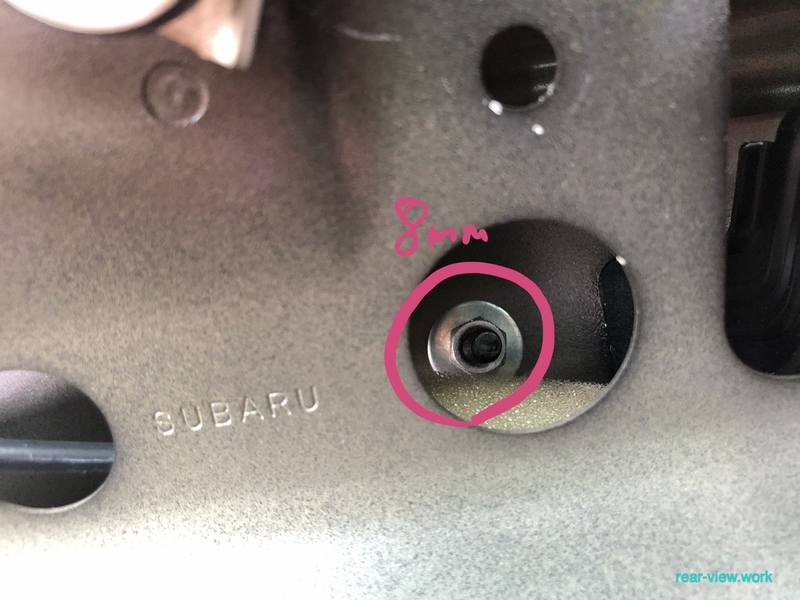

 その6、リアガーニッシュは8mmのナットで留まっています。(10箇所くらい、うろ覚え)あとはバックランプやバックフォグのコネクタを外しましょう。

f:id:maeda_rear-view:20210428154913j:plain

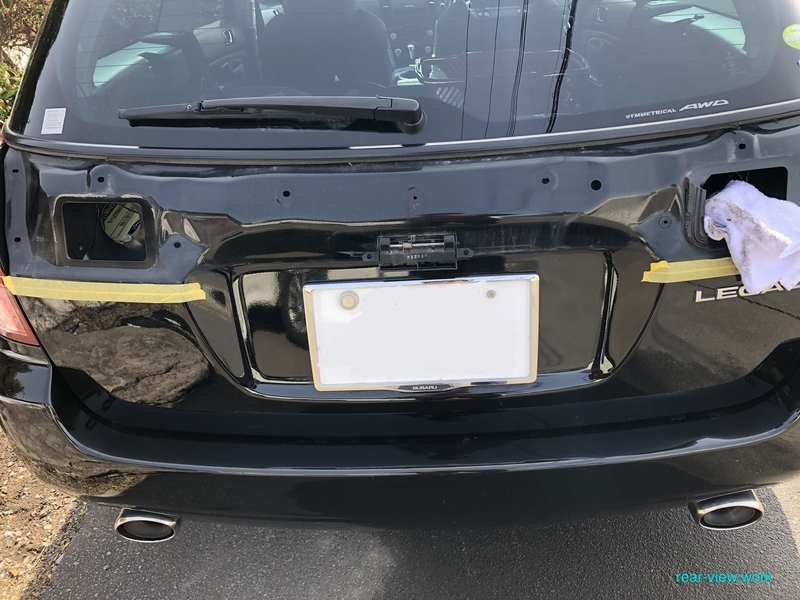

 その7、リアガーニッシュを外しました。(ちょっと間抜けな印象ですね!)

f:id:maeda_rear-view:20210428154919j:plain

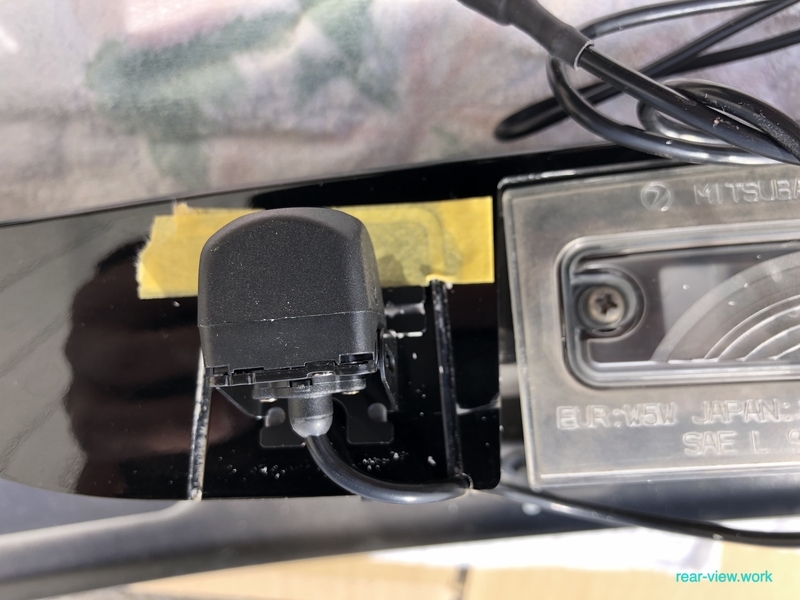

 その8、リアガーニッシュにバックカメラを取り付けました。ステーはネジで固定、配線用の穴が必要になるので開けています。

f:id:maeda_rear-view:20210428154929j:plain

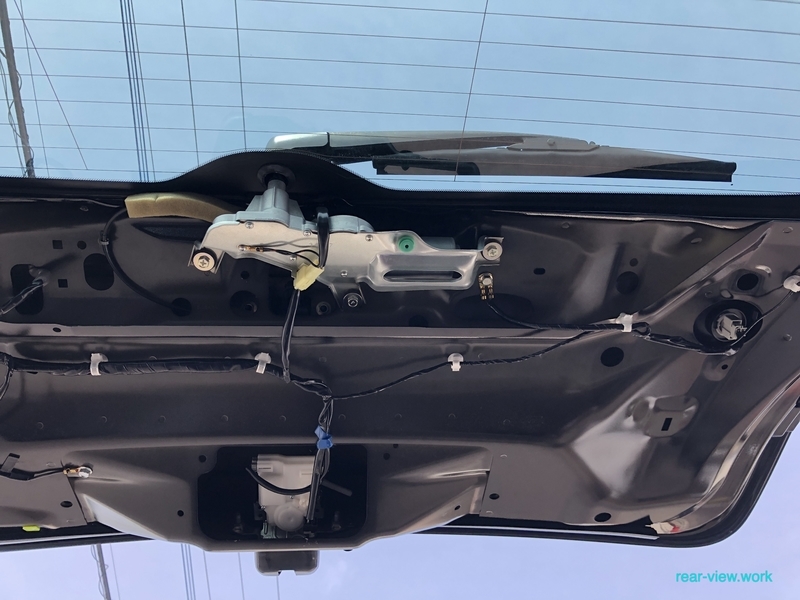

 その9、僕はバックランプかバックフォグの穴から引き込みました。あとは配線を痛めつけないように気をつけながら内張を戻します。

f:id:maeda_rear-view:20210428154939j:plain

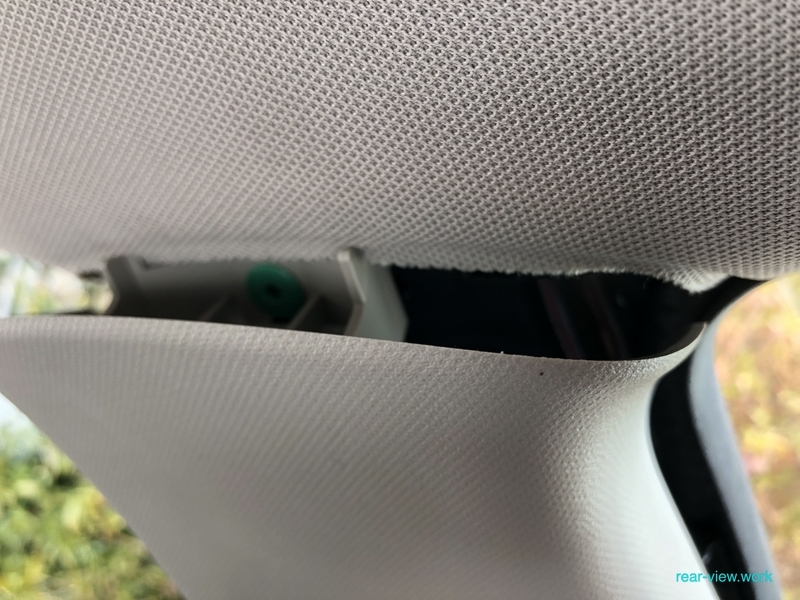

 その10、僕のレガシィサイドカーテンエアバッグ無し仕様なので、上の方を這わせています。
 ここまでおおよそ1.5時間かかりました。一度やれば慣れると思うので次は1時間かからないでできそうです。
目次にもどる

■カーナビ取り付け

 カーナビを取り付け、なんですが非常に苦戦したため、画像が途中からありません。ごめんなさい。あと注意点としてはギアをニュートラルにしないとオーディオの脱着ができませんので平地や輪止めを活用しましょう。

f:id:maeda_rear-view:20210428154950j:plain

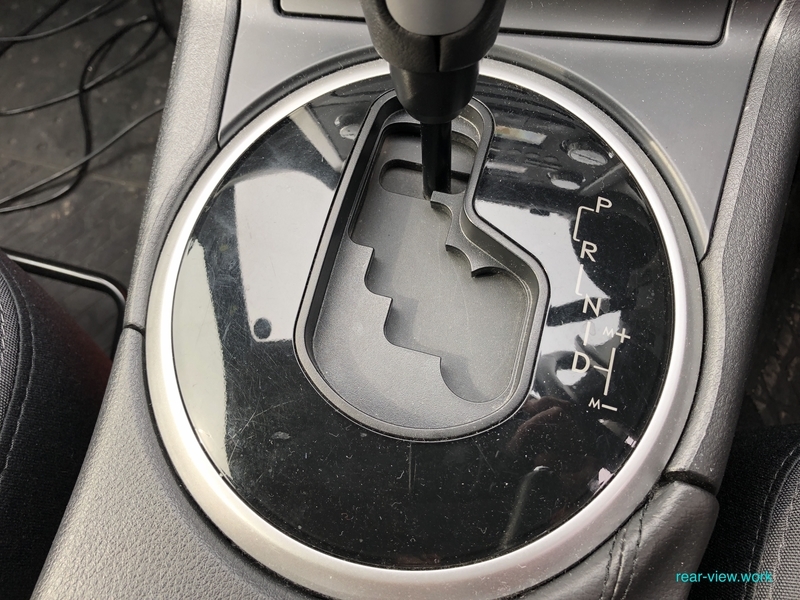

 その1、シフト周りのパネルを外します。

f:id:maeda_rear-view:20210428155001j:plain
 その2、シルバーのパネルを外すとオーディオのネジを外せます。

f:id:maeda_rear-view:20210428155012j:plain
 その3、12V電源(シガーソケット)のコネクタを外します。

f:id:maeda_rear-view:20210428155022j:plain

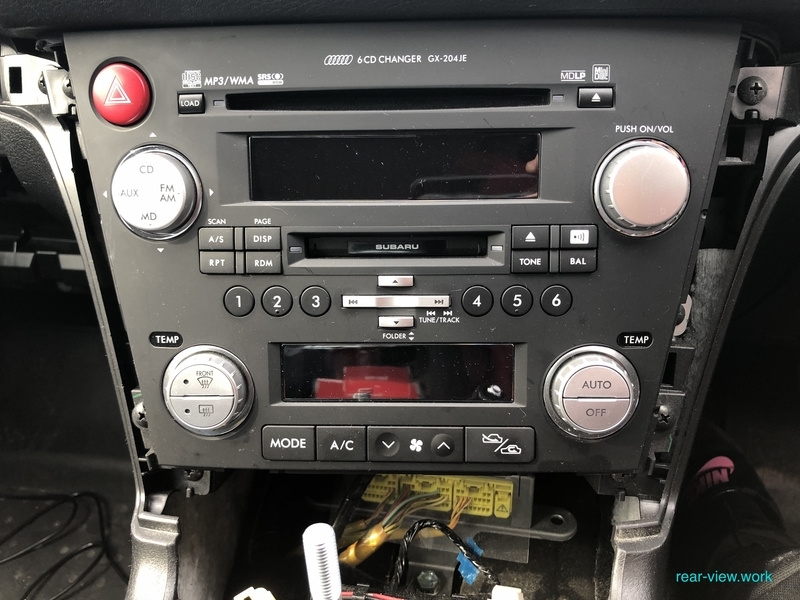

 その4、オーディオネジ取り外し。

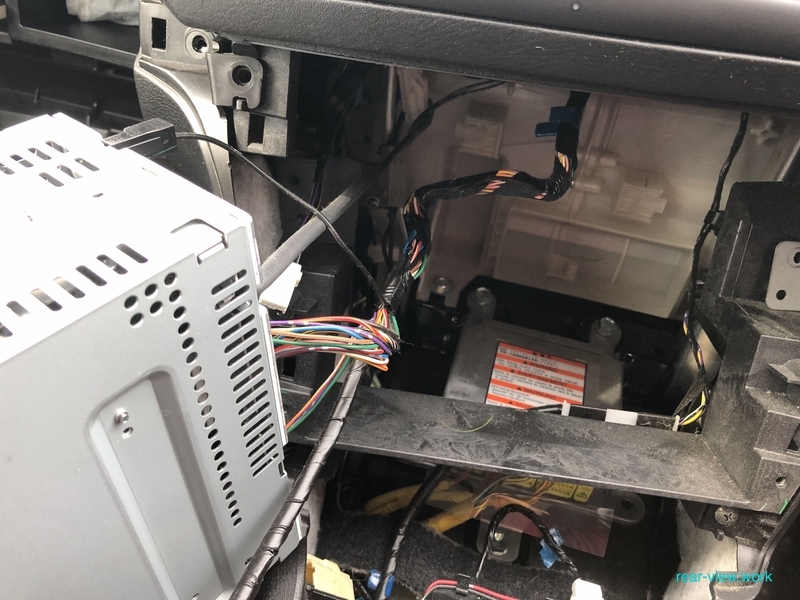

f:id:maeda_rear-view:20210428155033j:plain その5、コネクタをしっかりと外しましょう。

f:id:maeda_rear-view:20210428155045j:plain

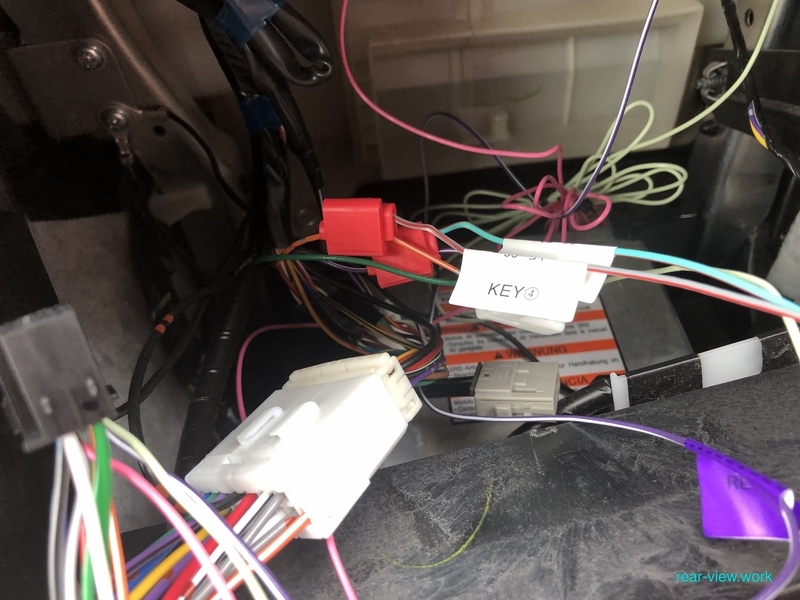

 その6、多分ステアリングリモコンです。面倒だったのでここはエレクトロタップを使用しました。

f:id:maeda_rear-view:20210428155057j:plain

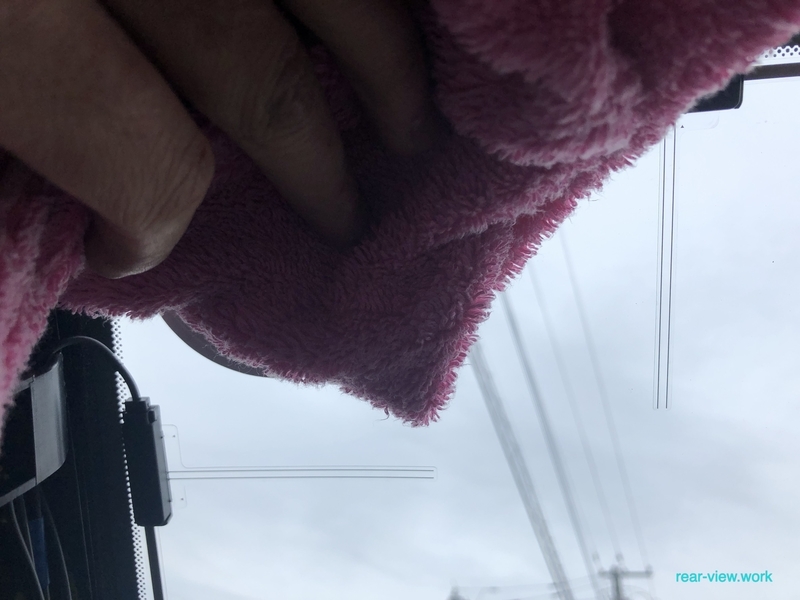

 その7、地デジアンテナ取り付け。

f:id:maeda_rear-view:20210428155108j:plain

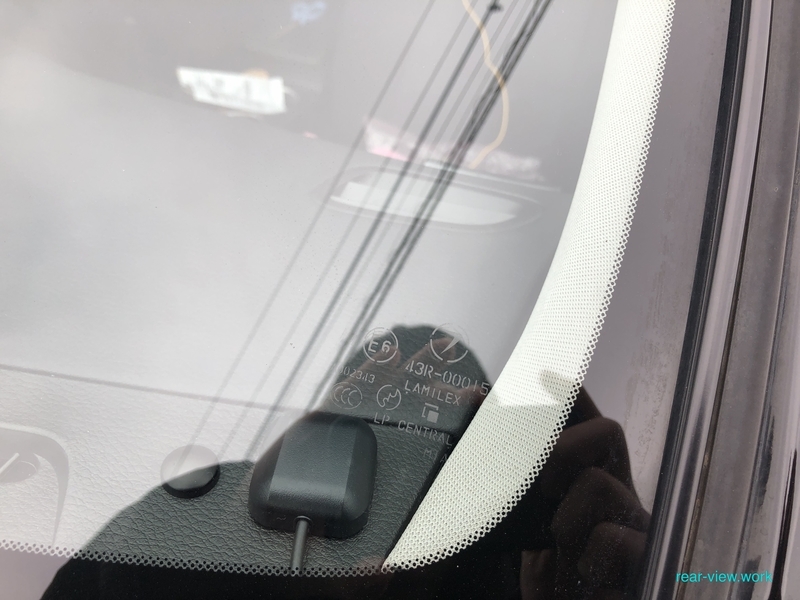

 その8、GPSセンサー取り付け。
 ここで作業画像が途絶えました ...あとは上手くやればできます。

f:id:maeda_rear-view:20210421155624j:plain
 完成がこちらになります。
目次にもどる

参考になったかどうかは正直、微妙ではありますが、何かの役に立てていただければと思います。
