「吸排気メンテ」O2センサー、A/Fセンサー、エアフィルター交換【#BP5 メンテナンス】

【---今回の整備内容---】


車種 スバル レガシィツーリングワゴン(2.0GT、D型)
整備実施時期 2020年3月
走行距離 エアフィルター:75,544km
A/Fセンサー:76,178km
O2センサー:76,450km
エアコンフィルター:75,503km
難易度 エアフィルター:★★★☆☆
A/Fセンサー:★☆☆☆☆
O2センサー:★★★★☆
エアコンフィルター:★☆☆☆☆



■目次

  ●レガシィを襲ったトラブル
  ●エアクリーナー交換
  ●A/Fセンサー交換
  ●O2センサー交換
  ●【おまけ】エアコンフィルター交換で快適に!

レガシィを襲ったトラブル

f:id:maeda_rear-view:20210321235946j:plain
 2021年1月点灯。P0140「O2センサ特性(バンク1センサ2)」

f:id:maeda_rear-view:20210328011729j:plain
f:id:maeda_rear-view:20210328011709j:plain
f:id:maeda_rear-view:20210328011718j:plain

 2021年3月点灯。P0037「O2センサヒータ系回路(LOW)(バンク1センサ2)」、P0102「エアフローセンサ系回路(LOW)」、P0113「吸気温センサ系回路(HIGH)」
 具体的に感じた症状は特にないものの、かなり燃料を濃く噴射するらしく若干の燃費悪化のため、雪が溶けた今回まとめて交換しました。また、エンジンチェックランプ点灯時はSI-ドライブのIとS#(インテリジェントとエスシャープ)が使用できなくなるのが不便でした。
消耗品なので交換交換...っと。
目次にもどる

■エアクリーナー交換

 まずは、価格が1番安かったエアフィルター(エアエレメント)を交換します。前回の交換時期は不明ですので交換して損はないかと思います。

f:id:maeda_rear-view:20210328011107j:plain
 用意したのはPIAA製のPF62、純正交換タイプとなっております。本当はH◯SやBL◯TZなどの純正交換タイプの高効率型を取り付けしたかったですが、まあトラブルを抱えている状態でのチューニングは諦めました...ぴえん
 ちなみに、取扱説明書には50,000kmごとに交換と記載されていますので、次回は30,000kmから45,000kmの間で交換したいですね。
 さて、作業の手順をいつものように載せていきます。

f:id:maeda_rear-view:20210328011117j:plain

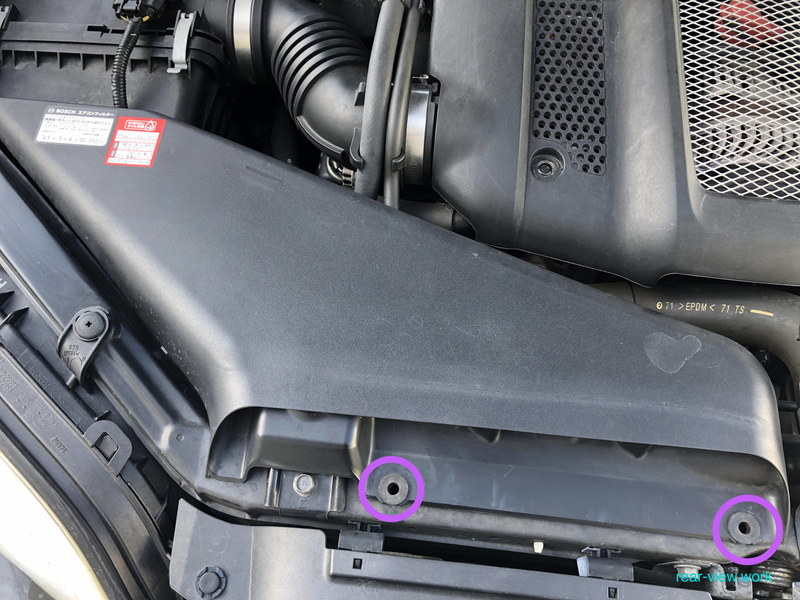

作業1、プラスチッククリップを外して、でかいカバーを外します。

f:id:maeda_rear-view:20210328011129j:plain

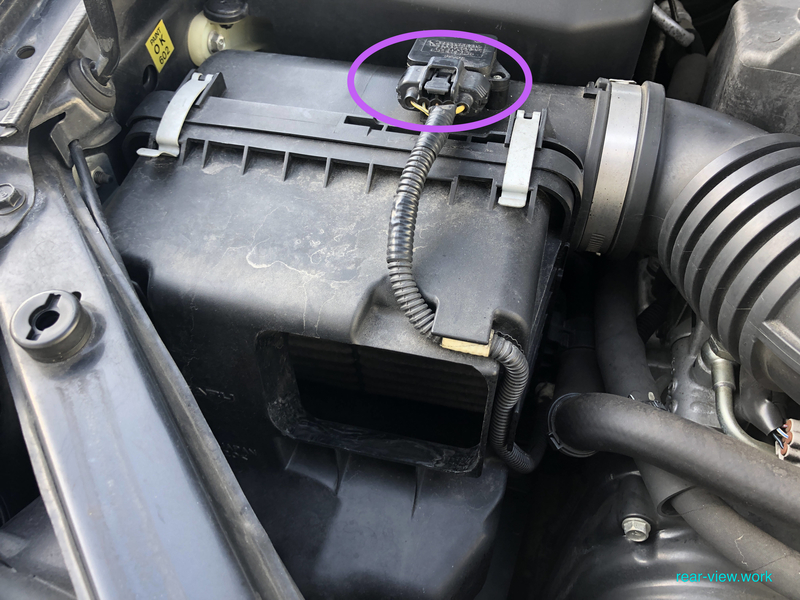

作業2、A/Fセンサーのコネクタを外します。

f:id:maeda_rear-view:20210328011142j:plain

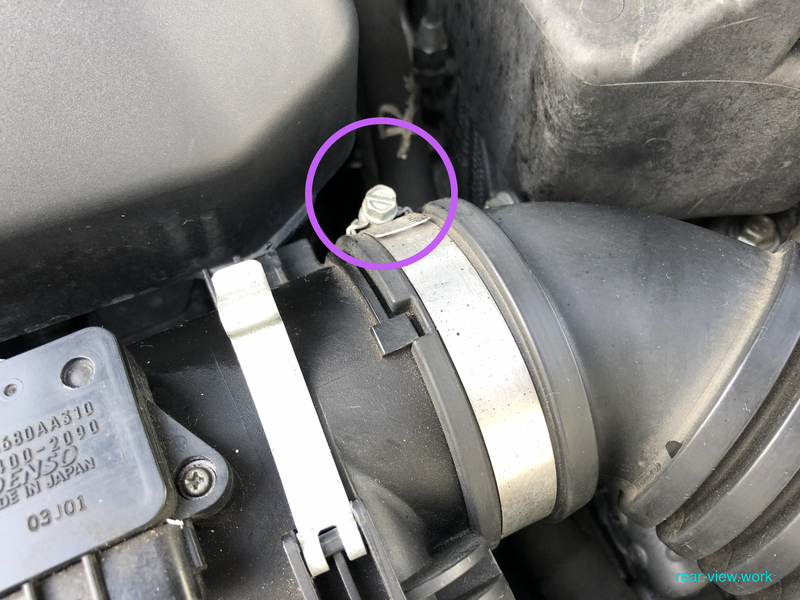

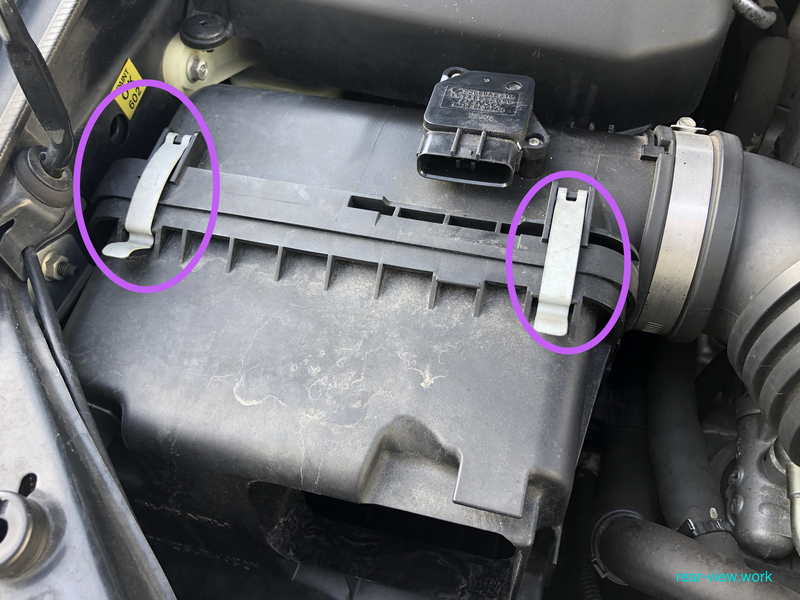

作業3、クリップを外します。これでエアクリが取れる...と思いきや、無理でした。うまくやればできた気もしますが、経年劣化等で無理をして色々壊すのもアレなので全バラに作戦変更。

f:id:maeda_rear-view:20210328011152j:plain
作業4、インテークホースをエアクリから取り外し。

f:id:maeda_rear-view:20210328011202j:plain

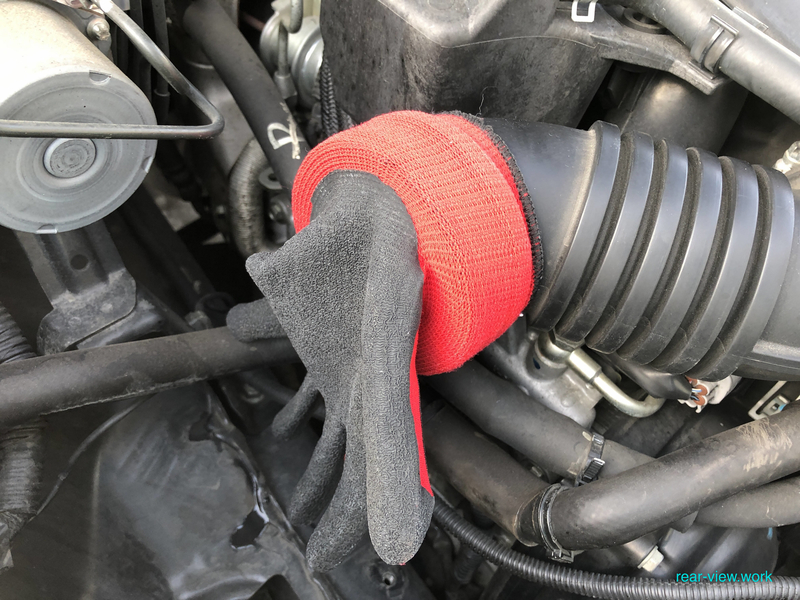

外した後は手袋で覆っておくと異物の侵入を防げます。

f:id:maeda_rear-view:20210328011213j:plain
作業5、ヘッドライト側のナットを取り外し。工具は8mmだったような10mmだったような...

f:id:maeda_rear-view:20210328011223j:plain

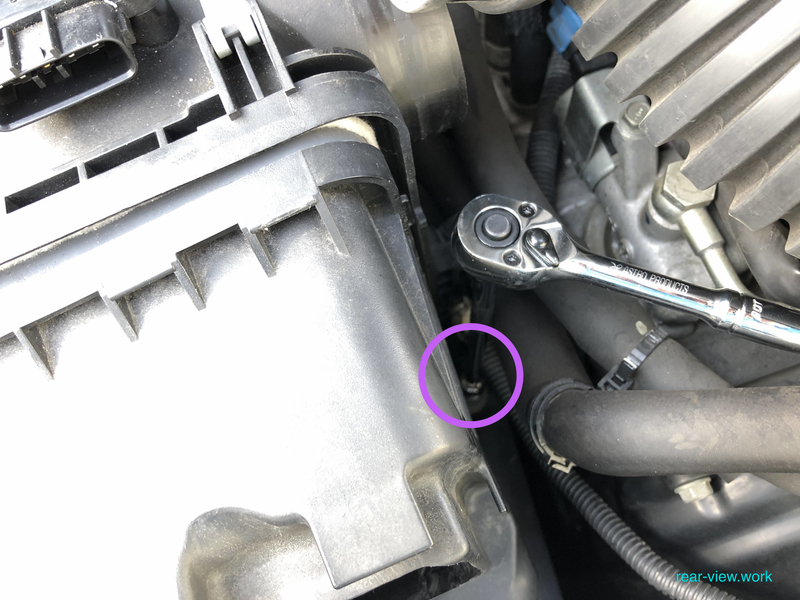

作業6、フレーム側のボルトを外します。

f:id:maeda_rear-view:20210328011234j:plain

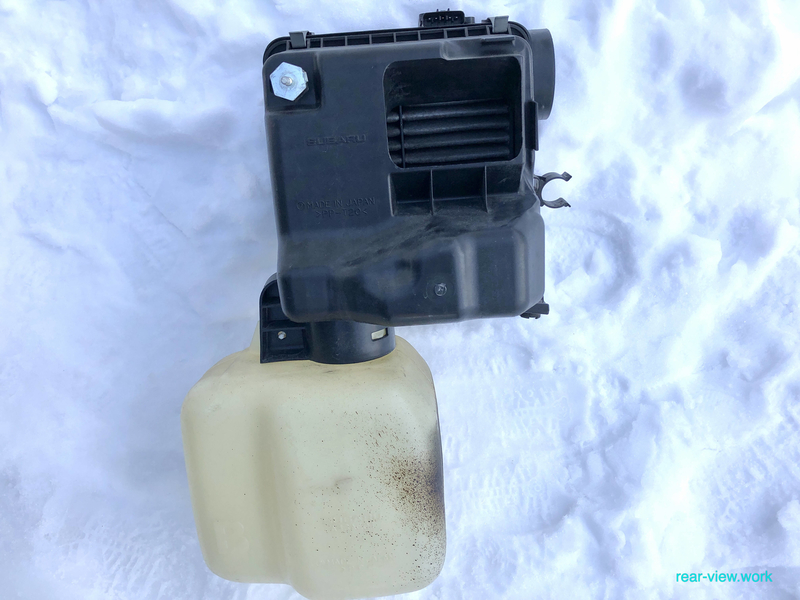

作業7、知恵の輪状態で苦戦しましたが、エアクリーナーボックス+レゾネーターを抜き取りました。本っっっ当に苦戦しました。まじで知恵の輪です。

f:id:maeda_rear-view:20210328011244j:plain
f:id:maeda_rear-view:20210328011255j:plain

新旧のエアクリーナーです。結構汚いので交換して正解だったなぁと思いました。
※戻すのはこの作業の逆になります。ちなみに僕は工具をアンダーカバーに落としたり色々でほぼ1時間かかりました...


目次にもどる

■A/Fセンサー交換

 交換作業自体は約3分、すぐ終わります。

f:id:maeda_rear-view:20210328011349j:plain
f:id:maeda_rear-view:20210328011337j:plain

 中古を約2,000円で入手。純正品で品番は22680AA310になります。

f:id:maeda_rear-view:20210328011305j:plain

作業1、コネクタを取り外す。

f:id:maeda_rear-view:20210328011315j:plain
作業2、ネジを取り、交換。

f:id:maeda_rear-view:20210328011327j:plain
作業3、コネクタをしっかりと戻します。
 これで故障コードのP0102とP0113が消える...と思いきや、消えませんでした。
目次にもどる

■O2センサー交換

f:id:maeda_rear-view:20210328011415j:plain
f:id:maeda_rear-view:20210328011402j:plain

 こいつが原因で警告灯がついていることはわかっていましたが...駐車場の雪が無くなったため作業決行。某オークションにて1万円以下で購入しました。純正は約3万円、NGKの互換品が約1.5万円、この購入した商品は安かったのでこれにしました。きっと5年以内にまた故障すると思うのでその時にはNGKや純正にするかも。
 いつも通り作業を載せますが、ジャッキアップする関係上ディーラーや整備工場にお願いするのがいいかも、って思いました。
作業0、ジャッキアップ。

f:id:maeda_rear-view:20210328011424j:plain

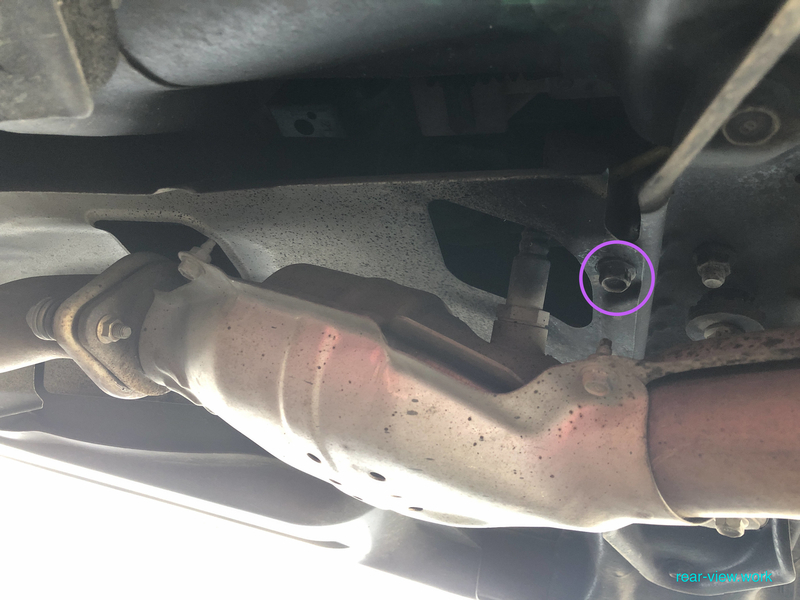

作業1、遮熱板(?)のボルトを外します。4箇所あります。

f:id:maeda_rear-view:20210328011435j:plain

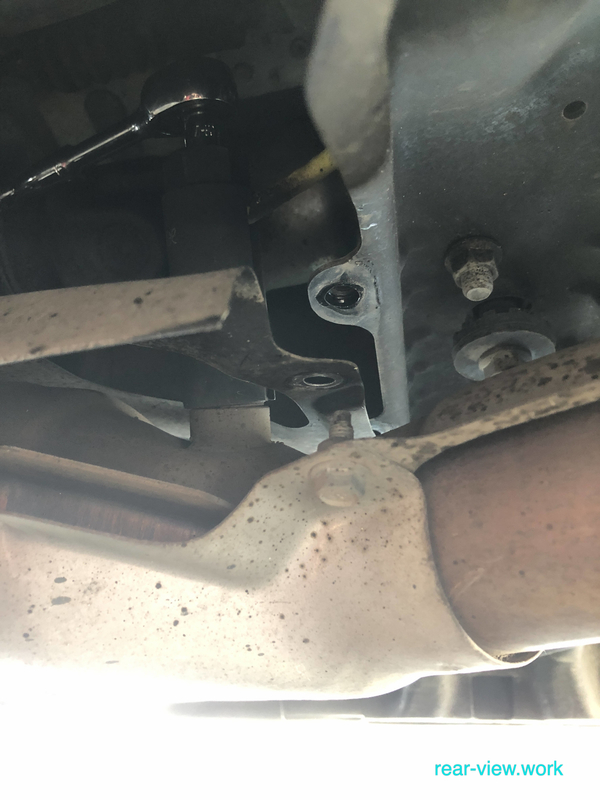

作業2、O2センサーを外します。苦戦したため、見やすい画像はありません。

f:id:maeda_rear-view:20210328011444j:plain

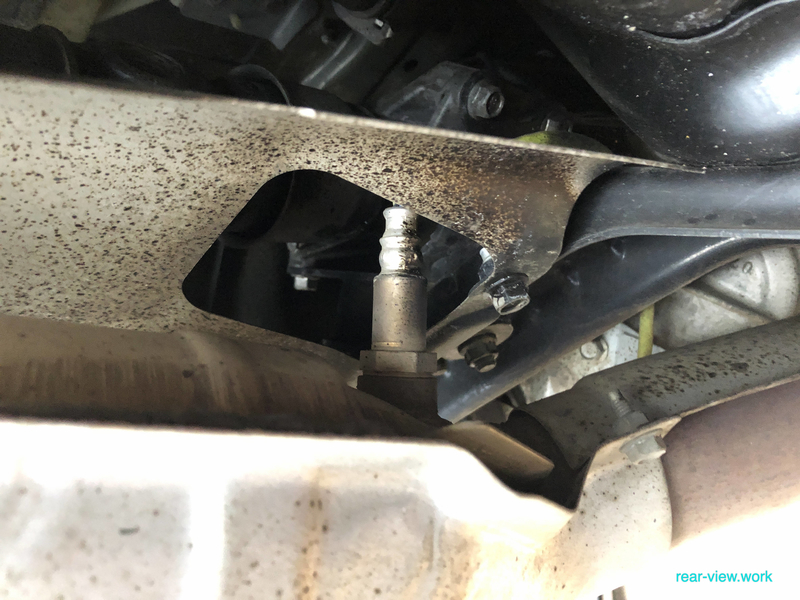

参考:O2センサー取り付け位置

f:id:maeda_rear-view:20210328011457j:plain
作業3、O2センサー取り付け→遮熱板を戻す

f:id:maeda_rear-view:20210328011505j:plain

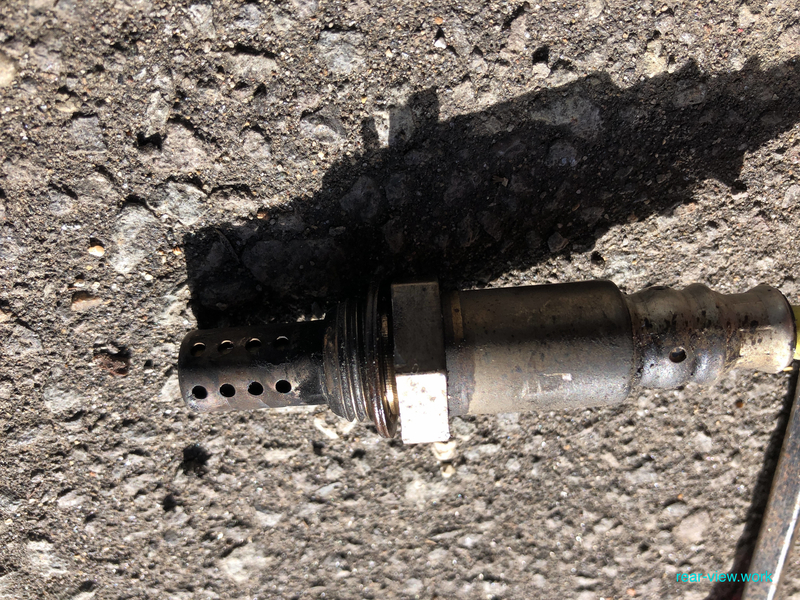

 外したO2センサーは非常に汚いです。このあと約1,000km以上走行しましたが、エンジンチェックランプは点灯しなくなりました。めでたしめでたし。

目次にもどる

■【おまけ】エアコンフィルター交換で快適に!

f:id:maeda_rear-view:20210328011516j:plain
f:id:maeda_rear-view:20210328011527j:plain

 こちらが今回購入したエアコンフィルターになります。調子に乗ってBOSCH製を購入しました。理由はそこそこ有名なメーカーの中で1番安くAmazonで購入できた、ってだけです。僕がエアコンフィルターを探していた際はデ◯ソーやP◯AAはちょっと高かったです。クルマの走行に関わらないパーツは割とケチってしまう、それが僕の悪い癖です...お一人様快適仕様だからなんの問題もないけど(笑)
---交換作業まとめ---

f:id:maeda_rear-view:20210328011537j:plain
f:id:maeda_rear-view:20210328011547j:plain
f:id:maeda_rear-view:20210328011559j:plain
f:id:maeda_rear-view:20210328011611j:plain
f:id:maeda_rear-view:20210328011623j:plain
f:id:maeda_rear-view:20210328011634j:plain
f:id:maeda_rear-view:20210328011645j:plain
f:id:maeda_rear-view:20210328011658j:plain



目次にもどる
